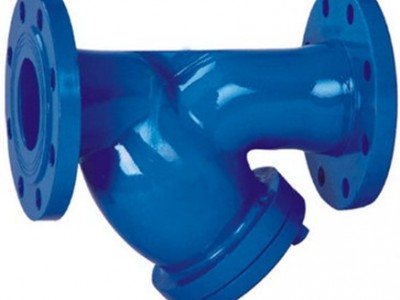

SG过滤器
产品介绍：该产品安装在供水系统中，与减压阀、止回阀、液压水位控制阀及其它对水质有要求的场合配套使用，可除去介质中的各种杂物
(砂子、铁块及其它各种异物)，以保证各类阀门正常工作。
工作原理：该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留
于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
技术参数：公积压力：1.6MPa
适用介质：洁净水、油品
用温度：≤320℃ | Y型过滤器,滤芯全部采用不锈钢制作,工作压力有:16、25、40Kg/cm²三种、壳体有铸铁、铸钢(代号C)及不锈钢(代号P)三种,由于设计单位或用
户造用。系列水过滤器,在一般训算额定流速下,压力损失为0.052-0.12米水柱。
| 公称通径 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | 备注 | | 外形尺寸 | L | 125 | 150 | 160 | 180 | 195 | 215 | 250 | 285 | 300 | 350 | 括号中的数字为丝扣接口DN15至DN20的尺寸其他均为法兰接口尺寸 | | H | 102 | 119 | 125 | 145 | 164 | 186 | 238 | 273 | 306 | 310 | | SG-16型参考单位（元） | | | | | | | | | | | | 公称通径 | DN150 | DN200 | DN250 | DN300 | DN350 | DN400 | DN450 | DN500 | DN600 | | | 外形尺寸 | L | 380 | 480 | 545 | 605 | 660 | 780 | 850 | 885 | 1150 | | | H | 400 | 470 | 480 | 640 | 642 | 830 | 900 | 1000 | 1200 | | | SG-16型参考单位（元） | | | | | | | | | | | |
|
